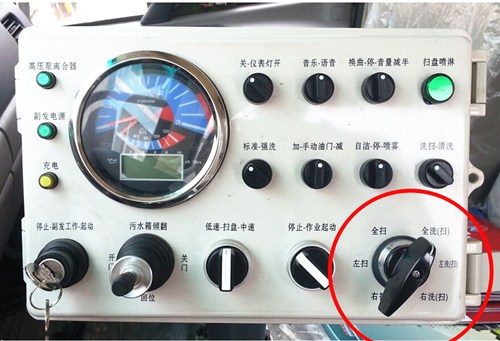

东风天锦洗扫车驾驶室内操作面板操作说明介绍：
序号
|
指示灯、仪表、开关名称
|
功能和操作说明
|
1
|
“高压泵离合器”
|
灯亮：高压水泵离合器接合，高压水泵工作、供水。
灯不亮：高压水泵离合器分离，高压水泵不工作、不供水
|
2
|
“副发电源”指示灯
|
灯亮：“停止-副发工作-起动”旋钮处于“起动”或“副发工作”位置
灯不亮：““停止-副发工作-起动”旋钮处于“停止“位置。
|
3
|
“充电”指示灯
|
灯亮：副发动机发电机不给蓄电池充电。
灯不亮：副发动机发电机给蓄电池充电。
|
4
|
“发动机转速机、油压力、水温”表
|
1. 显示副发动机的工作转速和累计工作时间。
2. 显示副发动机机油压力。机油压力为在0.2～0.4MPa时为正常,低于0.2MPa或高于0.4MPa时为不正常,应查找原因,排除故障.
3. 显示副发动机冷却水温度.水温在90℃以下为正常。水温在90℃～95℃，可短时间工作。发动机水温不得超过95℃。
|
5
|
“自洁-停-喷雾”旋钮开关
|
自洁：开启垃圾箱字节水路，自动进行垃圾箱内部清洗。
停：停止。自洁水路和手持喷枪水路都关闭。
喷雾：开启后喷雾和手持喷枪水路。后喷雾与手持喷枪另用手动阀控制。
|
6
|
“换曲-停-音量减半”选择开关
|
换曲：语音报警器有6种音乐可供选择，触发一次换一首歌曲。
音量减半：将语音报警器音量减低一半。
|
7
|
“扫盘喷淋”按钮开关
|
按下，指示灯亮，扫盘旋转时喷淋泵启动，扫盘喷淋。
|
8
|
“洗扫-清洗”选择开关
|
洗扫：对应万能转换开关选择模式为“左洗扫”、“右洗扫”、“全洗扫”。
清洗：对应万能转换开关选择模式为“左洗”、“右洗”、“全洗”。
|
9
|
“仪表灯”选择开关
|
开：顺时针旋至右侧位置，仪表灯亮起。
关：逆时针旋至左侧位置，仪表灯熄灭。
|
10
|
“音乐-语音”旋钮开关
|
音乐：作业时用音乐提醒周边人员注意作业车辆。
语音：作业时用语音提醒周边人员注意作业车辆。
|
11
|
“加-手动油门-减”旋钮开关
|
加：手动提高副发动机转速。
减：手动降低副发动机转速。
|
12
|
“标准-强洗”旋钮开关
|
标准：控制副发动机，作业时以1800r/min的转速运转。
强洗：控制副发动机，作业时以2000r/min的转速运转。
|
13
|
“停止-副发工作-起动”钥匙开关
|
停止：关停副发动机，副发动机处于停机状态。
副发工作：副发动机预热，副发动机处于工作状态。
起动：钥匙拧至此位副发动机起动，松手后自动回到“副发工作”位置。
|
14
|
“污水箱倾翻”互锁操纵摇杆开关
|
开门：打开垃圾箱后门。
污水箱倾翻：将垃圾箱顶起向后倾翻。
关门：关闭垃圾箱后门。
回位：将垃圾箱放下，回复到水平位置。
|
15
|
“低速-扫盘-中速”选择开关
|
低速：控制扫盘以60r/min的转速运转作业。
扫盘：控制扫盘以100r/min的转速运转作业。
中速：控制扫盘以80r/min的转速运转作业。
|
16
|
“作业起动-停”选择开关
|
作业起动：根据选定的作业模式，按程序启动作业机构作业。
停：停止作业并按程序收回作业机构。
|
19
|
作业模式万能转换开关
|
全洗扫：左右清扫和清洗机构都参与作业，高压水泵离合器接合。
左洗扫：左清扫和清洗机构参与作业，高压水泵离合器接合。
右洗扫：右清扫和清洗机构参与作业，高压水泵离合器接合。
全洗：左右清洗机构参与作业，高压水泵离合器接合。
左洗：左清洗机构参与作业，高压水泵离合器接合。
右洗：右清洗机构参与作业，高压水泵离合器接合。
全扫：左右清扫机构参与作业，高压水泵离合器分离。电动水泵开启。
左扫：左清扫机构作业，高压水泵离合器分离。左电动水泵开启。
右扫：右清扫机构作业，高压水泵离合器分离。右电动水泵开启。
|
|
